Automatisk sorteringsvægt

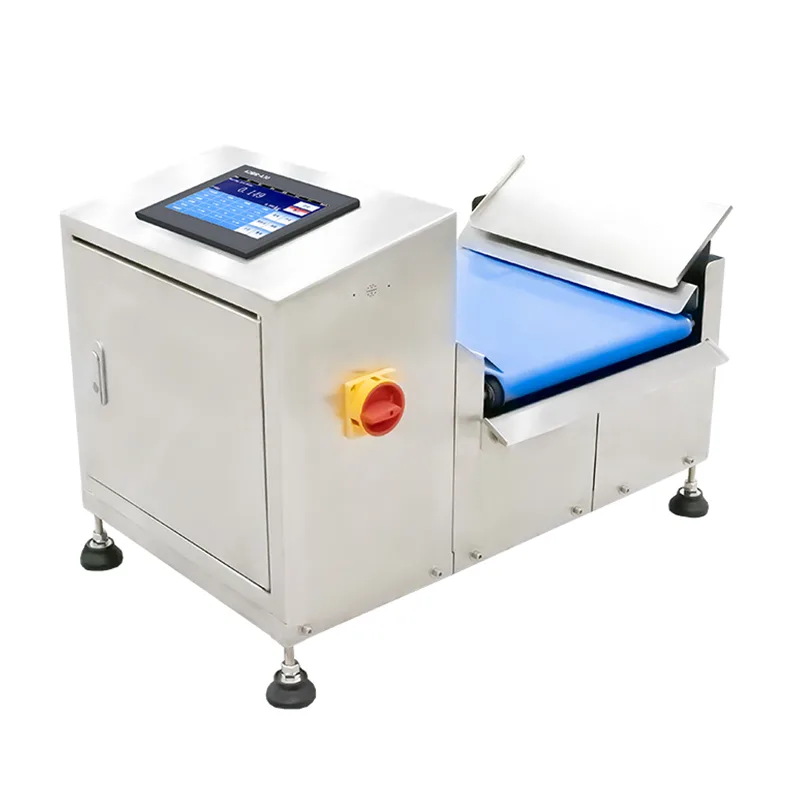

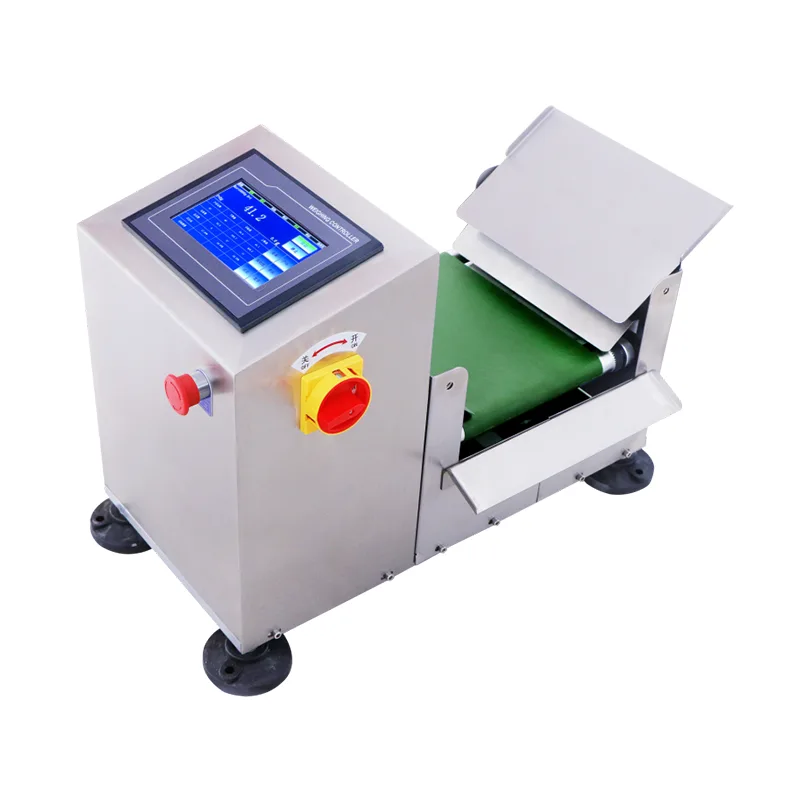

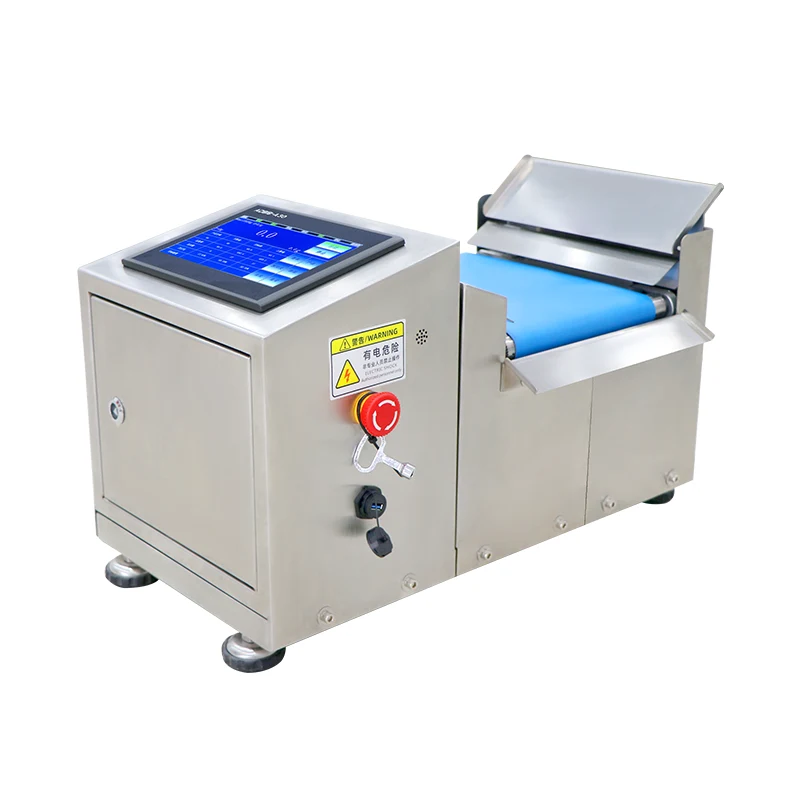

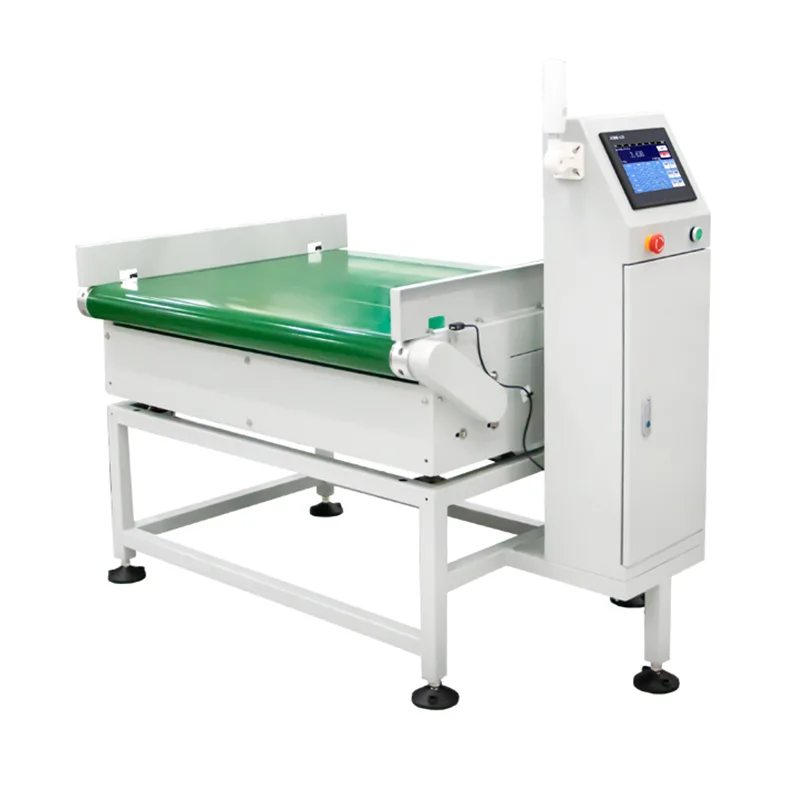

JDW Series Automatic Sorting Scale er et indbygget kontrolvejning og omdirigeringssystem fremstillet af Jiangsu Jutian Weighing Equipment Co., Ltd. Det er designet til at veje produkter i bevægelse, sammenligne hver vægtaflæsning mod forudindstillede grænser og mekanisk dirigere emner ind i separate baner eller indsamlingszoner baseret på resultatet. Udstyret kombinerer dynamisk vejning, bestået/fejllogik og fysisk sorteringsaktivering inden for en enkelt integreret transportørsektion.

Systemet implementeres på produktionslinjer, hvor produkter skal klassificeres efter vægt efter påfyldning, samling eller emballering - for eksempel adskillelse af undervægtige, acceptable og overvægtige kartoner i særskilte udløbstransportører. Alle vægtdata, tidsstempler og sorteringsresultater registreres for nedstrøms kvalitetsdokumentation og sporbarhed.

Tekniske specifikationer

Nøjagtighedsovervejelser:Detektionsnøjagtighed og sorteringsgennemstrømning afhænger af produktvægt, dimensioner, transportørhastighed og miljøstabilitet. Angivne nøjagtighedsintervaller er baseret på kontrolleret fabrikstest med repræsentative prøver. Idriftsættelse på stedet fastslår den faktiske ydeevne under produktionsforhold.

Jiangsu Jutian Weighing Equipment Co., Ltd. opererer under ISO9001-certificeret kvalitetsstyring. Virksomheden har 68 nationale patenter og 20 software-ophavsrettigheder, med produktudvikling ledet af 919 R&D Center og produktion udført på tværs af to produktionsfaciliteter. JDW-serien er CE-certificeret.

Sorteringsmekanisme og mekanisk design

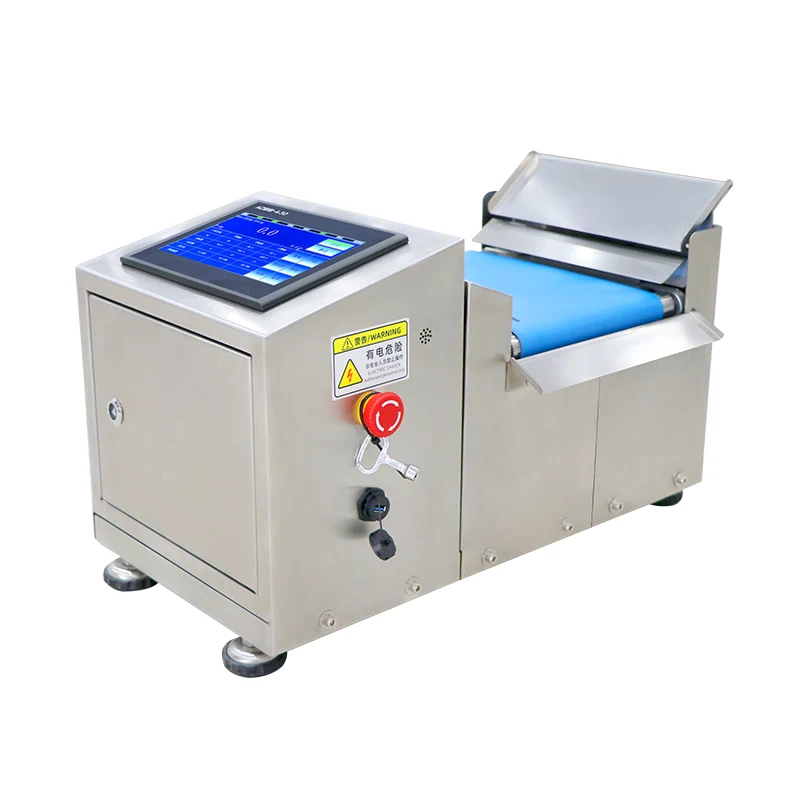

Sorteringshandlingen udføres på en dedikeret omlederstation placeret nedstrøms for vejezonen. Produktklassificering bestemmes i realtid af controlleren baseret på den registrerede vægt i forhold til forudindstillede øvre/nedre grænser. Standardkonfigurationen bruger en motoriseret venstre/højre omledningstransportør, der leder acceptable produkter til en bane og produkter, der ikke er i overensstemmelse med en anden. Til applikationer, der involverer fleksible letvægtspakker, kan pneumatiske luftblæsnings- eller push-arm aktuatorer specificeres. Diverter-timingen er synkroniseret med produktpositionssporing for at sikre pålidelig adskillelse uden linjestop.

Transportørrammen er konstrueret af rustfrit stål 304, udvalgt for kompatibilitet med nedvaskningsmiljøer og modstandsdygtighed over for korrosion. Vejesektionen er mekanisk isoleret fra drev- og omledersektionerne for at minimere vibrationsoverførsel. Styreskinner og produktsensorer er placeret, så de passer til det produktstørrelsesområde, der er angivet under systemkonfigurationen.

Systemkonfiguration og produktionslinjeintegration

Produktparametre administreres via touchscreen-grænsefladen, hvor operatører kan oprette, gemme og genkalde indstillinger for flere SKU'er. Hver forudindstilling inkluderer målvægt, tolerancegrænser, transportbåndhastighed og sorteringshandling. Skift mellem produkter udføres ved at vælge den gemte forudindstilling uden mekanisk justering.

Kommunikationsgrænseflader (Ethernet, RS232, RS485) gør det muligt for vægten at udveksle data med MES-, ERP- eller SCADA-systemer. Vægtregistreringer, tidsstempler og sorteringsresultater kan transmitteres i realtid eller eksporteres i batch via USB. For linjer med centraliseret produktionsovervågning understøtter systemet standard industrielle protokoller, der kan konfigureres under idriftsættelse.

Kalibrering og rutinemæssig vedligeholdelse

Kalibrering udføres ved hjælp af certificerede testvægte gennem en guidet procedure på touchskærmen. Både enkeltpunkts- og multipunktskalibreringstilstande understøttes. Båndspænding, transportørjustering og sensornulpunkt bør kontrolleres med jævne mellemrum som en del af rutinemæssig vedligeholdelse. Den modulære konstruktion gør det muligt at få adgang til og udskifte individuelle komponenter - bælte, omlederaktuator, sensorer - uden at skille hele rammen ad.

Typiske anvendelsesscenarier

FAQ (ofte stillede spørgsmål)

Hvordan vælges sorteringsmekanismen for forskellige produkttyper?
Valget afhænger af produktvægt, emballagemateriale, formstabilitet og linjehastighed. Stive kartoner og flasker er velegnede til motoriserede omledertransportører. Letvægts fleksible poser kan kræve pneumatisk luftblæsning eller skubbearmsaktuatorer for at undgå mekanisk skade. Den passende mekanisme bekræftes under ingeniørgennemgangsfasen baseret på produktprøver og layoutkrav.

Kan systemet sortere produkter i mere end to kategorier?
Standard JDW-konfigurationen understøtter to-vejs sortering (f.eks. accept/afvis). Multi-grade klassifikation – såsom undervægt, standard og overvægt i tre separate baner – kan konfigureres med yderligere omstillingsstationer. Dette kræver udvidede transportbåndssektioner og specificeres på projektdefinitionsstadiet.

Hvordan administreres produktparametre, når der køres flere SKU'er?
Touchscreen-controlleren gemmer produktforudindstillinger med navn, målvægt, tolerancegrænser og sorteringshandling. Operatører vælger den aktive SKU fra den gemte liste, og alle indstillinger indlæses automatisk. En søgefunktion giver mulighed for hurtig søgning efter produktnavn. Forudindstillinger kan eksporteres og importeres via USB til backup eller duplikering på tværs af flere maskiner.

Hvilke kommunikationsprotokoller understøttes til integration med fabrikssystemer?
Standardgrænseflader inkluderer RS232, RS485 og Ethernet. Protokoltilpasning til Modbus TCP/RTU, TCP/IP-socketkommunikation eller direkte skrivning af databasen håndteres under systemkonfigurationen. De specifikke protokolkrav gennemgås med kundens automatiseringsteam under bestillingsprocessen.

Hvordan valideres systemet efter installation?
Idriftsættelse omfatter statisk kalibrering med certificerede vægte, dynamisk test med faktiske produktprøver ved produktionshastighed og verifikation af sorteringstidspunkt og nøjagtighed. Der kan leveres en dokumenteret idriftsættelsesrapport. Løbende ydelsesverifikation kan udføres af kunden ved hjælp af bevarede referenceprøver og periodiske kalibreringstjek.
