Elektronisk platformsvægt med indbygget etiketudskrivningsfunktion

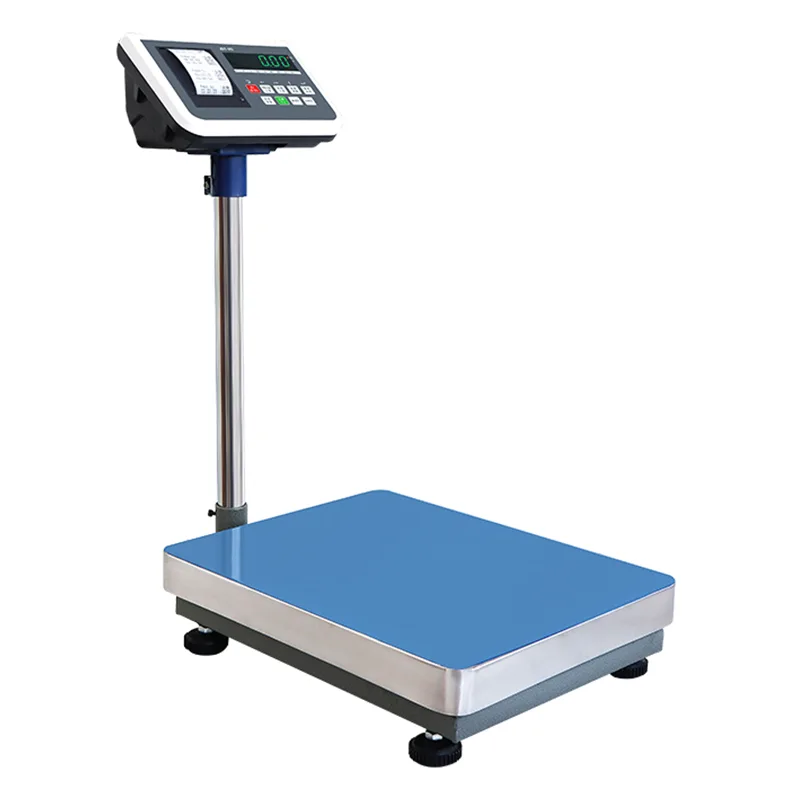

Den elektroniske platformsvægt med indbygget etiketudskrivningsfunktion (JDT-JT-H8-serien) er en stationær veje- og udskrivningsarbejdsstation fremstillet af Jiangsu Jutian Weighing Equipment Co., Ltd. Den kombinerer en stift svejset stålplatform, strain gauge-vejeceller, en digital LED-indikator og en integreret termisk printer. Udstyret er designet til arbejdsstationer, hvor genstande vejes, og en udskrevet registrering – såsom en vægtseddel, forsendelsesmærkat eller inspektionskvittering – skal genereres umiddelbart på målepunktet.

I modsætning til kontrolvægte, der arbejder på bevægelige produktionslinjer, måler H8-seriens platformvægt statisk vægt, efter at emnet er placeret på panden, og aflæsningen stabiliserer sig. Udskrivning udløses manuelt af operatøren eller automatisk ved vægtstabilisering, afhængigt af den konfigurerede tilstand. Udstyret er velegnet til at modtage dokker, forsendelsespladser, kontrolpunkter i produktionsgulvet og kvalitetsprøveudtagningsstationer.

Model specifikationer

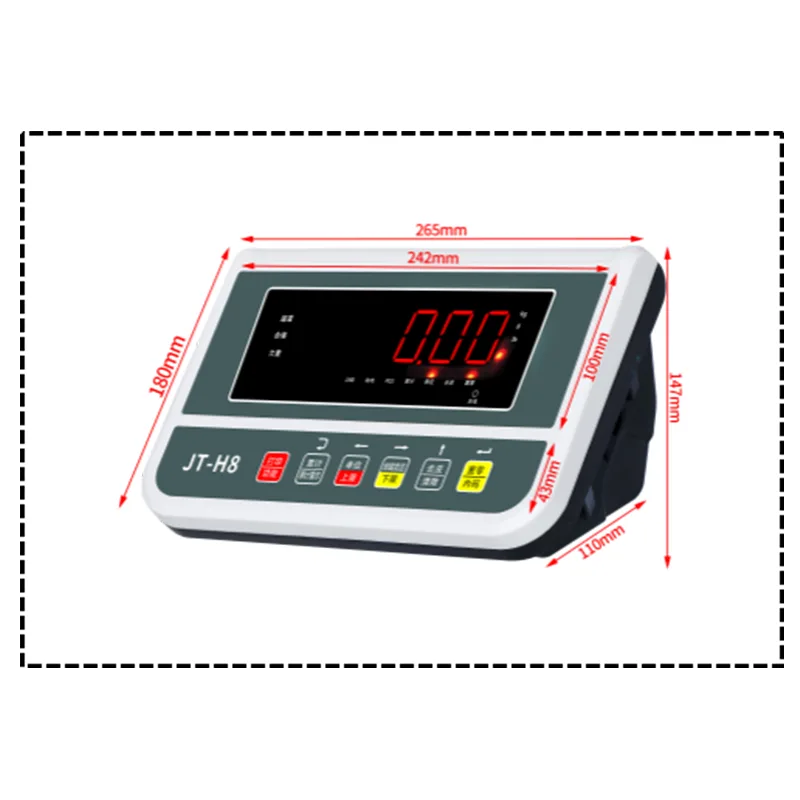

Fælles specifikationer:Display: 32 mm højt LED digitalt rør display; Enheder: kg / g / lb (frit omskiftelig); Indikatorhus: ABS plastikhus med 6 mekaniske nøgler; Strømforsyning: AC 220V med indbygget 6V 4A genopladeligt batteri (AC/DC dual-use); Grundlæggende funktioner: nulstilling, tara, brutto-/nettovægt, akkumulering, indbygget alarm, vægthukommelse, strømbesparende tilstand; Valgfri kommunikation: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB-lagring, relæudgang, 5V I/O-udgang, 4-20mA analog udgang; Valgfrit tilbehør: trefarvet alarmlys, ekstern printer, stort display, stregkodescanner. Platformens dimensioner og materialer kan konfigureres.

Jiangsu Jutian Weighing Equipment Co., Ltd. har været specialiseret i vejeinstrumentering i over 20 år, med ISO9001 kvalitetsstyringscertificering og CE-produktcertificering. Virksomhedens 919 R&D Center har udviklet 68 nationale patenter og 20 softwareophavsrettigheder. Fremstillingen udføres i to faciliteter med standardiserede procedurer, der dækker stålrammesvejsning, vejecellekalibrering og endelig funktionstest. Ikke-standard platformstørrelser, rammematerialer og softwarekonfigurationer understøttes.

Platformkonstruktion og vejecelleintegration

Vejeplatformens ramme er fremstillet af kulstofstålsektioner, samlet ved kontinuerlig svejsning ved alle strukturelle samlinger. Efter svejsning gennemgår rammen overfladeforberedelse og en bagt emaljemaling til korrosionsbeskyttelse i indendørs industrielle miljøer. Vejepanden er konstrueret af rustfrit stål, hvilket giver en holdbar overflade, der er nem at rengøre i direkte kontakt med vejede emner.

For anlæg med specifikke miljøkrav kan alternative rammematerialer specificeres ved bestilling. Fuld 304 rustfri stålrammekonstruktion er tilgængelig til nedvaskningsmiljøer, fødevareforarbejdningsområder eller steder med høj luftfugtighed. Til kemisk bearbejdning eller marine atmosfære applikationer kan 316 rustfrit stål specificeres for forbedret pitting og sprækkekorrosionsbestandighed.

Vejecellerne er strain gauge-typen, konfigureret i et flerpunktsarrangement under platformen for at give stabile vægtaflæsninger uanset lastposition inden for platformsområdet. Vejecellekapaciteten er tilpasset den nominelle platformskapacitet med en passende designmargin for at imødekomme korte overbelastningsforhold, der opstår ved industriel brug. Vejecellesignalkablerne føres gennem forseglede ledninger til indikatorhuset.

Strømforsyningsdesign og dual-mode drift

Vægten fungerer fra vekselstrøm (220V) under normale forhold, med et indbygget 6V 4A genopladeligt batteri, der giver backup og ledningsfri drift. Dual-power arkitekturen tjener flere praktiske funktioner i industrielle miljøer. Batteriet oplades automatisk, når vægten er tilsluttet vekselstrøm, og giver driftstid tilstrækkelig til et fuldt arbejdsskift under typiske brugsmønstre.

Trådløs drift gør det muligt at placere vægten på steder, hvor strømudtag ikke er umiddelbart tilgængelige - såsom midlertidige inspektionsstationer, læssepladser eller udendørs modtagepunkter under læ. Batteriet opretholder også drift under korte strømafbrydelser, hvilket forhindrer datatab under vejetransaktioner. En indikator for lavt batteri på LED-displayet advarer operatøren, når genopladning er påkrævet. Den strømbesparende tilstand reducerer skærmens lysstyrke og processoraktivitet i inaktive perioder for at forlænge batteriets driftstid.

Udskrivningsarbejdsgang og driftstilstande

Den indbyggede termiske printer accepterer standard termiske papirruller eller selvklæbende etiket. Udskrivning initieres af operatøren via en dedikeret tast på indikatormembranens tastatur eller konfigureret til at udløse automatisk, når en stabil vægtaflæsning opnås, og vægten overstiger en minimumstærskel. Udskriftsindholdet kan konfigureres og kan omfatte vægtværdien (netto eller brutto), måleenhed, dato og klokkeslæt, sekventielt billetnummer og brugerdefineret overskriftstekst.

Indikatoren giver kernevejefunktioner, herunder nul-nulstilling, manuel og forudindstillet tara, brutto/nettovægt display-skift og vægtakkumulering for multi-emne batching. Den indbyggede alarmfunktion understøtter øvre og nedre vægtgrænseindstillinger med hørbar alarm, når den målte vægt falder uden for det acceptable område. Vægthukommelse bevarer sidste vægt og akkumuleringstotaler gennem strømcyklusser.

Typiske installationssteder

FAQ (ofte stillede spørgsmål)

Hvad er forskellen mellem kulstofstål og rustfrit stål platformkonstruktion?
Kulstofstål med bagt emaljefinish giver strukturel styrke til standard indendørs industrielle miljøer. Lakken beskytter mod atmosfærisk korrosion, men kan blive beskadiget af stød eller skrappe kemikalier. Rustfrit stål 304 giver iboende korrosionsbestandighed i hele materialetykkelsen og anbefales til fødevareforarbejdning, farmaceutiske, kemiske eller fugtige miljøer. Rustfrit stål 316 giver yderligere modstand mod klorider og er velegnet til marine eller kemiske processer.

Hvor længe holder batteriet under ledningsfri drift?
Batteriets driftstid afhænger af brugsfrekvensen, skærmens lysstyrke, og om printeren bruges kontinuerligt. Under typisk periodisk brug med moderat udskrivning understøtter batteriet et fuldt arbejdsskift. Kontinuerlig udskrivning af store partier vil reducere driftstiden. Indikatoren for lavt batteri giver forhåndsadvarsel før automatisk nedlukning. Fuld genopladning fra vekselstrøm kræver flere timer.

Kan udskrivningsfunktionen udløses automatisk, når et emne lægges på vægten?
Vægten kan konfigureres til at udskrive automatisk, når vægtaflæsningen stabiliserer sig og overstiger en forudindstillet minimumstærskel. Denne automatiske udskrivningstilstand er velegnet til gentagen vejning af lignende emner, hvor manuel tastetryk ikke er påkrævet. For applikationer, der kræver operatørbekræftelse før udskrivning, er manuel triggertilstand også tilgængelig.

Hvilke kommunikationsgrænseflader er tilgængelige til at forbinde vægten med en computer eller netværk?
Valgfrie grænseflader inkluderer RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi og 4G IoT. Disse understøtter vægtdatatransmission til en tilsluttet pc, PLC eller værtssystem. Det specifikke dataformat og transmissionsprotokol er konfigureret til at matche det modtagende system. USB-lagring tillader batcheksport af vægtregistreringer til offlineanalyse.

Hvordan kalibreres vægten efter installation eller flytning?
Kalibrering udføres ved hjælp af certificerede testvægte, der passer til platformens kapacitet. Proceduren – enkeltpunkt eller multipunkt – er tilgængelig via indikatortastaturet ved at følge kalibreringsmenuen i brugervejledningen. For kapaciteter på flere hundrede kilogram anbefales flere kalibreringspunkter på tværs af området for at verificere lineariteten. Kalibreringsverifikation med jævne mellemrum anbefales som en del af anlæggets kvalitetssystem.
