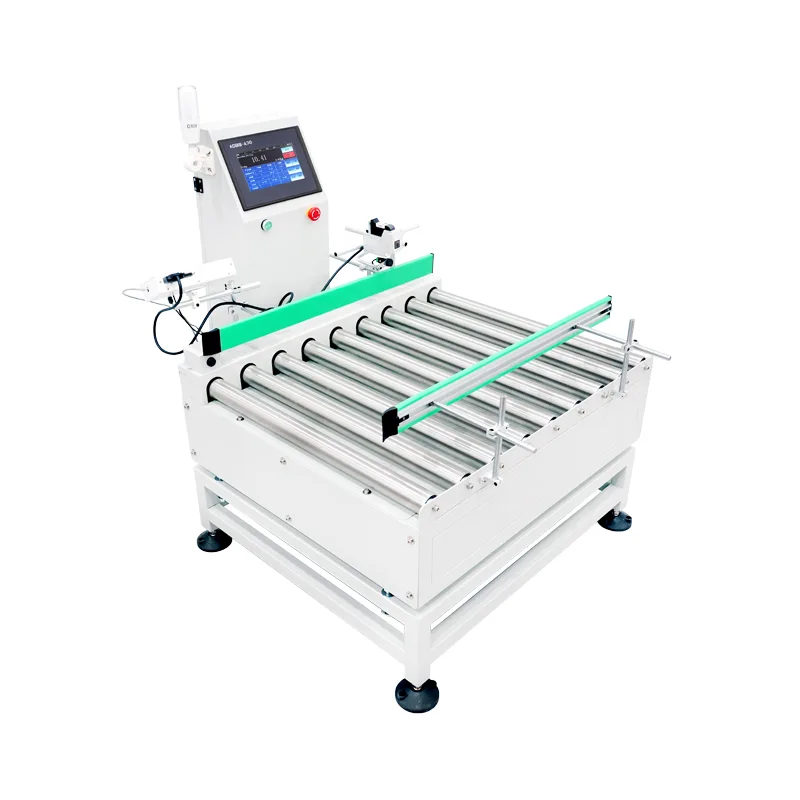

Powered Roller Coding Scale

Powered Roller Coding Scale (model JDT-GT-A30) er et dynamisk kontrolveje- og mærkningssystem produceret af Jiangsu Jutian Weighing Equipment Co., Ltd. Det kombinerer drevet rulletransport, vejning i bevægelse, automatisk kodning og realtidsdataoptagelse i en enkelt integreret enhed. Udstyret er designet til automatiserede produktionslinjer, hvor inline vægtverifikation og produktsporbarhed er påkrævet som en del af kvalitetskontrol workflowet.

Typisk udrulning sker ved end-of-line inspektionspunkter, hvor produkter, der forlader en påfyldnings- eller pakkestation, skal vejes, mærkes med batch- eller vægtdata og logges ind i fabrikkens digitale registreringssystem før palletering eller forsendelse. Det motordrevne rullesystem synkroniserer med opstrøms transportørhastighed, hvilket eliminerer behovet for manuel produktoverførsel mellem vejning og kodning.

Kerne tekniske parametre

Bemærkning om nøjagtighed:Detektionsnøjagtigheden afhænger af vægten, dimensionerne, transportstabiliteten og miljøforholdene for det målte produkt. De angivne nøjagtighedstal kan opnås under kontrollerede fabrikskalibreringsforhold med repræsentative produktprøver. Den faktiske ydeevne på stedet verificeres under idriftsættelsen.

Jiangsu Jutian Weighing Equipment Co., Ltd. er ISO9001-certificeret. Powered Roller Coding Scale er CE-certificeret. Virksomheden har 68 nationale patenter og 20 softwareophavsrettigheder, med dedikeret R&D på 919 R&D Center og produktion på tværs af to produktionsfaciliteter i Kunshan og Zhejiang.

Udviklings- og produktionsproces

1. Kravanalyse og ingeniørgennemgang:For standardkonfigurationer gælder ovenstående tekniske parametre direkte. For ikke-standard tilpasning, evaluerer vores ingeniørteam produktdimensioner, påkrævet gennemløb, kodningsgrænsefladespecifikationer og eksisterende linjeintegrationspunkter, før det endelige udstyrsdesign bekræftes.

2. Mekanisk samling:Rullerammer er fremstillet af kulstofstål med overfladebehandling eller rustfrit stål 304 til korrosionsudsatte miljøer. Drivmotorer er dimensioneret i henhold til den specificerede belastningskapacitet og transportørhastighed. Vejeceller er installeret under vejesektionen med mekanisk isolering fra transportørens drev for at forhindre vibrationsinterferens.

3. Elektrisk integration og softwarekonfiguration:919-seriens berøringsskærmscontroller er programmeret med de nødvendige vejeparametre, kommunikationsprotokoller og kodningsgrænsefladedrivere. Printer- eller inkjetkoderforbindelser er konfigureret og testet til datasynkronisering.

4. Kalibrering og dynamisk test:Hver enhed gennemgår statisk kalibrering med certificerede vægte, efterfulgt af dynamisk test ved hjælp af repræsentative produktprøver ved den specificerede transportørhastighed. Alarmlogik uden for tolerance og transportbåndstop/start-sekvens verificeres på tværs af flere cyklusser.

5. Bekræftelse af aldring og stabilitet:Det komplette system kører kontinuerligt i minimum 48 timer for at bekræfte elektronisk stabilitet, mekanisk justering og softwarepålidelighed under vedvarende drift.

6. Inspektion før forsendelse:En dokumenteret tjekliste, der dækker vejningsnøjagtighed, kodningsfunktionalitet, sikkerhedslåse og elektrisk overholdelse, udfyldes før emballering og forsendelse.

Operationel arbejdsgang

Produkter kommer ind i vejesektionen via drevne ruller synkroniseret med opstrømstransportøren. Vejecellen fanger vægtdata i bevægelse; regulatoren sammenligner den målte værdi med forudindstillede øvre og nedre grænser. Produkter inden for det acceptable område fortsætter til kodningsstationen, hvor batchkode, vægtværdi eller tidsstempel er påført. Produkter uden for tolerance udløser et transportbåndstop eller alarmsignal i henhold til den konfigurerede driftstilstand. Alle veje- og kodningsposter gemmes lokalt og kan overføres til et værtssystem via den konfigurerede kommunikationsgrænseflade.

Dataeksport understøtter CSV-format til regnearksanalyse og direkte databaseindsættelse via API eller protokoltilpasning. Controlleren kan gemme flere produktforudindstillinger, hvilket muliggør hurtig skift mellem forskellige SKU'er uden genkalibrering.

Hvornår skal man vælge en Powered Roller Coding Scale

Automatiserede linjer med kontinuerligt flow:I modsætning til manuelle eller ikke-drevne kontrolvejestationer opretholder motordrevne ruller produktets momentum og linjerytme, hvilket gør dette udstyr velegnet til produktionslinjer, hvor der kræves ensartet gennemløb, og manuel vejning ville skabe en flaskehals.

Krav til inline sporbarhed:I industrier som f.eks. fødevarer, farmaceutiske produkter eller bilkomponenter kræver lovgivnings- eller kundekrav ofte, at hvert produkt eller batch bærer en verificerbar vægtregistrering knyttet til produktionsdato, skift eller linjenummer. Dette udstyr integrerer vejning og kodning i et enkelt sporbart trin.

Integration med fabriks digitale systemer:Kommunikationsgrænsefladerne understøtter dataudveksling med MES- og ERP-platforme, hvilket tillader vægtdata at flyde ind i kvalitetsdashboards, produktionsrapporter eller batchfrigivelsesarbejdsgange uden manuel transskription.

Verificerede applikationsscenarier

FAQ (ofte stillede spørgsmål)

Hvordan er kodningsfunktionen integreret med vejesystemet?
Touchscreen-controlleren sender den registrerede vægtværdi, tidsstempel og forudindstillede batchoplysninger til den tilsluttede kodningsenhed (inkjetprinter, termotransferprinter eller etiketapplikator) via en konfigureret kommunikationsgrænseflade. Kodningsudløsersignalet er synkroniseret med transportbåndets positionssensor for at sikre nøjagtig placering på produktet.

Kan udstyret håndtere produkter af varierende størrelse på samme linje?
Rullebredden og transportbåndets hastighed er designet omkring det største produkt i det specificerede område. For linjer, der behandler flere produktstørrelser, kan forudindstillede skifteindstillinger gemmes i controlleren, så operatører kan skifte mellem produktkonfigurationer uden mekanisk justering. Produktspecifikke styreskinner fås som ekstraudstyr.

Hvad bestemmer vejenøjagtigheden af ​​et drevet rullesystem?
Nøjagtigheden er påvirket af produktets vægt, størrelse, hastighed under vejning, vibrationer fra tilstødende udstyr og miljøforhold såsom luftstrøm. Nøjagtighedsspecifikationerne er baseret på kontrolleret test med repræsentative produkter. Verifikation på stedet under idriftsættelsen fastslår den faktiske ydeevne under reelle produktionsforhold.

Hvilke kommunikationsprotokoller understøttes til MES/ERP-integration?
Standardkonfigurationer inkluderer RS232, RS485 og Ethernet. Protokoltilpasning til specifikke MES- eller ERP-systemer håndteres i ingeniørgennemgangsfasen. Almindelige integrationsformater omfatter Modbus TCP/RTU, TCP/IP-socket-kommunikation og direkte skrivning af database via den medfølgende softwaregrænseflade.

Hvordan ydes eftersalgssupport til tilpasset udstyr?
Teknisk dokumentation inklusive ledningsdiagrammer, parameterkonfigurationsvejledninger og kommunikationsprotokolspecifikationer leveres med hver enhed. Fjerndiagnosticering er tilgængelig for softwarerelaterede problemer. For mekaniske eller elektriske komponenter er reservedele på lager til almindelige konfigurationer, og udskiftningsprocedurer er dokumenteret i vedligeholdelsesmanualen.
