Dynamisk veje højhastighedskontrolvægter

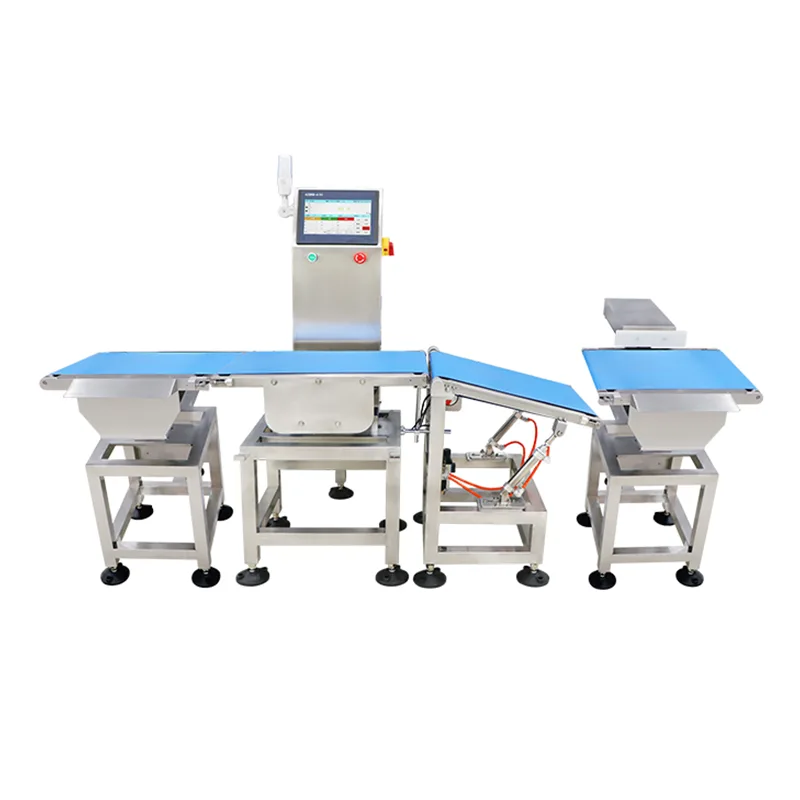

Dynamic Weigh High-Speed ​​Checkweigher (JDS-serien) er et inline-vejesystem fremstillet af Jiangsu Jutian Weighing Equipment Co., Ltd. Det er designet til produktionslinjer, hvor 100 % produktvægtverifikation er påkrævet ved linjehastighed, uden at afbryde produktflowet. Udstyret registrerer vægtaflæsninger, mens produkter er i bevægelse på transportøren, sammenligner hver aflæsning med forudindstillede grænser og udløser en sorteringsmekanisme til at adskille ikke-konforme emner.

Dynamisk vejning adskiller sig fra statisk vejning ved, at målingen foretages under transportørens bevægelse. Systemet kompenserer for mekaniske vibrationer og produktbevægelser gennem en kombination af digitale filtreringsalgoritmer og mekanisk isolerede vejeceller. Nøjagtighedsspecifikationer er derfor indbyrdes afhængige af transportørhastighed, produktdimensioner og produktvægt - et forhold, der tages højde for under systemkonfigurationen.

Tekniske specifikationer

Bemærkning om nøjagtighed:Detektionsnøjagtighed påvirkes af produktvægt, dimensioner, transportbåndhastighed og miljøforhold. Angivne nøjagtighedsintervaller repræsenterer opnåelig ydeevne under kontrolleret fabrikstest med repræsentative produktprøver. Idriftsættelse på stedet fastslår den faktiske ydeevne under produktionsforhold.

JDS-serien er udviklet på Jiangsu Jutians 919 R&D Center og produceret på tværs af to produktionsfaciliteter under ISO9001-certificeret kvalitetsstyring. Virksomheden har 68 nationale patenter, herunder flere relateret til dynamiske vejealgoritmer og højhastighedskontrolvejesystemdesign. Produkterne er CE-certificerede.

Dynamisk vejeteknologi

Sensor og signalbehandling:JDS-serien bruger strain gauge-vejeceller konfigureret i en mekanisk isoleret vejesektion. Transportbåndet over vejezonen understøttes fuldstændigt af vejecelleenheden, adskilt fra drivmotoren og opstrøms/nedstrøms transportører af spalter eller overføringsruller. Denne mekaniske isolering reducerer transmissionen af ​​motorvibrationer til vejesignalet.

Digital filtrering og hastighedskompensation:Vægtaflæsninger udtages med høj frekvens i den korte periode, hvert produkt passerer over vejezonen. Digitale filtreringsalgoritmer udvinder en stabil vægtværdi fra det dynamiske signal, der kompenserer for resterende vibrationer og bæltebevægelser. Systemets gennemløbskapacitet bestemmes af produktlængde, transportørhastighed og den minimale tid, der kræves for, at vejesignalet stabiliserer sig.

Produktparameterstyring og sorteringslogik

Touchscreen-controlleren gemmer parametersæt for flere produkter, inklusive målvægt, øvre/nedre tolerancegrænser, transportbåndshastighed og sorteringstilstand. Når et produkt er valgt, indlæses alle tilknyttede parametre automatisk, hvilket reducerer overgangstiden mellem forskellige SKU'er. Systemet understøtter vægtbaseret klassificering i flere kvaliteter (f.eks. undervægt, acceptabel, overvægtig) med konfigurerbare sorteringshandlinger for hver klasse.

Sorteringsmekanismer er specificeret under systemkonfiguration baseret på produktkarakteristika og linjelayout. Fælles muligheder inkluderer pneumatiske skubbearme til sideværts afvisning, luftblæsningsdyser til letvægtsprodukter og faldklapper eller afledningsporte til integration med nedstrøms transportører. Afvisningsbekræftelsessensoren bekræfter, at ikke-overensstemmende varer er blevet fjernet, før det næste produkt ankommer.

Driftssikkerhed i industrielle miljøer

Den strukturelle ramme er fremstillet af rustfrit stål 304, udvalgt for holdbarhed og kompatibilitet med afvaskningsmiljøer, der er almindelige i fødevare- og farmaceutisk produktion. Touchscreen-controlleren og det elektriske kabinet er forseglet til IP65 eller højere, afhængigt af konfigurationen. Lednings- og sensorforbindelser føres gennem forseglede ledninger. Systemet er designet til kontinuerlig drift med flere skift, med lejer og remme specificeret til den tilsigtede driftscyklus.

Kalibrering udføres via touchscreen-grænsefladen ved hjælp af guidede enkeltpunkts- eller multipunktsprocedurer med certificerede testvægte. Rutinemæssig vedligeholdelse – inklusive båndinspektion, sensornulstillingskontrol og verifikation af transportørjustering – er tilgængelig uden specialværktøj.

Typiske implementeringsscenarier

FAQ (ofte stillede spørgsmål)

Hvordan påvirker transportbåndets hastighed vejningsnøjagtigheden?
Nøjagtighed og hastighed er indbyrdes afhængige af dynamisk vejning. Højere transportbåndshastigheder reducerer den tid, hvert produkt bruger på vejezonen, hvilket kan øge målevariationen. Under systemkonfigurationen specificerer ingeniørteamet den opnåelige nøjagtighed ved den nødvendige gennemstrømning baseret på produktvægt og dimensioner. Nøjagtighedstal verificeres under idriftsættelse på stedet med faktiske produktionsprøver.

Hvilke mekanismer forhindrer vibrationer i at påvirke vægtaflæsninger?
Der anvendes to designtilgange: mekanisk isolering og digital signalbehandling. Vejesektionen er mekanisk adskilt fra drivmotoren og tilstødende transportører for at minimere vibrationsoverførsel. På signalsiden behandler digitale filtreringsalgoritmer de højfrekvente vægtprøver for at udtrække en stabil værdi på trods af resterende miljøvibrationer.

Hvordan håndterer systemet flere produkter på samme linje?
Produktparametre – inklusive målvægt, tolerancegrænser, transportørhastighed og sorteringshandling – gemmes som navngivne forudindstillinger i controlleren. Operatører vælger det aktive produkt fra touchscreen-menuen, og alle parametre indlæses automatisk. Skift mellem forudindstillinger kræver ikke genkalibrering.

Hvilke datasporbarhedsfunktioner er inkluderet?
Hver vægtmåling er tidsstemplet og logget med produktidentifikation, målt vægt, tolerancestatus (bestået/ikke bestået) og sorteringsresultat. Data kan eksporteres via USB i CSV-format eller overføres til et værtssystem via Ethernet eller seriel forbindelse. Statistiske oversigter – inklusive samlet antal, beståelsesrate og vægtfordeling – kan ses på berøringsskærmen i realtid.

Hvordan vælges sorteringsmekanismen til en specifik applikation?
Valg af sorteringsmekanisme afhænger af produktvægt, dimensioner, emballagetype, transportbåndhastighed og tilgængelig linjeplads. Pneumatiske skubbearme bruges almindeligvis til kartoner og stive beholdere. Luftblæsningssystemer er velegnede til fleksible letvægtspakker. Den tekniske gennemgang bestemmer den passende mekanisme baseret på kundens produktspecifikationer og linjelayout.
