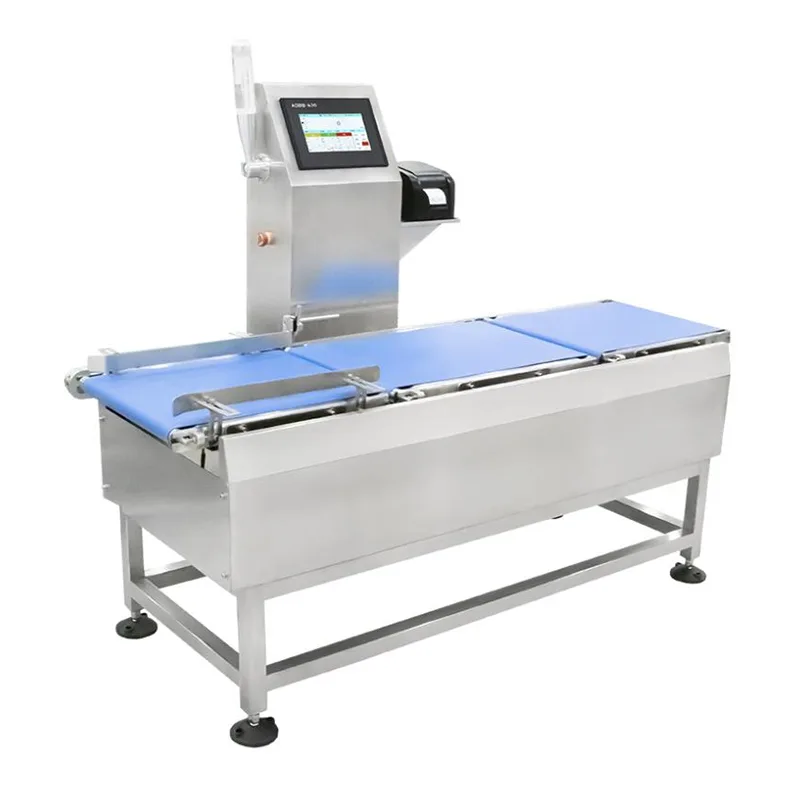

Intelligent højhastighedskontrolvægter

Den intelligente højhastighedskontrolvægter er et kompakt inline-vejesystem udviklet af Jiangsu Jutian Weighing Equipment Co., Ltd. til dynamisk vægtinspektion af små, letvægtspakkede produkter. Den er designet til at fungere med høj kapacitet på produktionslinjer, hvor individuelle produktvægte spænder fra nogle få gram til flere kilogram, og hvor varer uden for tolerance skal identificeres og fjernes uden at afbryde linjecyklussen.

Udstyret registrerer vægtaflæsninger under transportørtransport, behandler hver måling gennem en digital filtreringskæde og udløser en pneumatisk eller mekanisk afvisningsmekanisme for ikke-konforme emner. Alle vejningshændelser er tidsstemplet og logget for sporbarhed.

Tekniske specifikationer

Præstationsnoter:Nøjagtighed og gennemløb påvirkes af produktdimensioner, emballagemateriale og linjestabilitet. Specifikationerne ovenfor er baseret på kontrolleret fabrikstest med repræsentative produkter. On-site idriftsættelse validerer den faktiske ydeevne under produktionsforhold.

Jiangsu Jutian Weighing Equipment Co., Ltd. er ISO9001 certificeret. Virksomhedens 919 R&D Center har udviklet 68 nationale patenter og 20 softwareophavsrettigheder relateret til vejeinstrumentering, dynamiske algoritmer og automatiserede kontrolvejesystemer. Produkterne er CE-certificerede og produceres i to produktionsfaciliteter.

Systemarkitektur og nøglekomponenter

Kontrolvægten består af tre integrerede sektioner: indføringstransportør, vejezone og udløb med afvisningsstation. Indføringstransportøren rummer og accelererer produkter til en stabil hastighed, før de kommer ind i vejezonen. Vejetransportøren er monteret på en strain gauge-lastcellekonstruktion, som er mekanisk isoleret fra drivsektionerne. En fotoelektrisk sensor registrerer produktindtrængning og udløser vægtregistreringssekvensen. Efter vejning passerer produkterne til udløbet, hvor en pneumatisk pusher omdirigerer ikke-konforme genstande til en affaldsbeholder eller separat transportør. Skubberens aktivering er tidsindstillet ved hjælp af produktets sporede position for at sikre præcis udkastning.

Vejeceller vælges til målvægtområdet og kravene til opløsning. Touchscreen-controlleren gemmer produktspecifikke parametre – målvægt, øvre/nedre grænser, transportørhastighed og afvisningsforsinkelse – og viser produktionsstatistik i realtid, inklusive beståelsesrate, afvisningsantal og vægtfordelingshistogram.

Realtidsdatabehandling og kommunikation

Vægtsignaler samples ved høj frekvens og behandles af en digital filtreringsalgoritme, der kompenserer for mekaniske vibrationer og bæltestøj. Den behandlede vægtværdi sammenlignes med lagrede tolerancegrænser. Systembeslutningen (bestået/ikke-bestået) og målt vægt sendes til udløbsregulatoren for sorteringsudførelse.

Alle vægtregistreringer er tidsstemplede og kan eksporteres via USB i CSV-format. Kommunikationsgrænseflader (Ethernet, RS232, RS485) understøtter dataintegration med MES-, SCADA- eller ERP-platforme. Systemet kan konfigureres til at udsende data kontinuerligt, efter behov eller efter hver inspektionscyklus baseret på værtssystemets krav.

Kalibrering og rutinemæssig vedligeholdelse

Kalibrering udføres via touchscreen-grænsefladen ved hjælp af certificerede testvægte. Både enkeltpunkts- og multipunktskalibreringsrutiner er tilgængelige. Den guidede procedure minimerer operatørfejl og kræver ikke adskillelse.

Rutinemæssig vedligeholdelsesplan:
Daglig:Rengør vejeplatformen og transportbåndets overflade; verificere sensorkabelforbindelser.
Ugentlig:Undersøg transportbåndets spænding og justering; kontroller det pneumatiske systemtryk (0,6–0,8 MPa) og aktuatorfunktionen.
Månedlig:Udfør nøjagtighedsverifikation med certificerede vægte; efterse og smør transportørens lejer.
Fejlfinding af almindelige problemer:Vægtafdrift kan indikere sensoroverbelastning eller beskadiget vejecelle; afvisningsfejl relaterer sig ofte til lufttryksfald eller forkert justeret pusher. Reservedele til almindelige sliddele (remme, filtre, sensorer) opbevares på lager for hurtig udskiftning.

Typiske produkter og inspektionsscenarier

FAQ (ofte stillede spørgsmål)

Hvad er den mindste produktvægt, som systemet pålideligt kan inspicere?
Det specificerede vejeområde starter ved 5 g. Pålidelig dynamisk inspektion af meget lette produkter afhænger af produktform, tyngdepunkt og transportørhastighed. Produkter under 5 g kan vurderes fra sag til sag under ingeniørgennemgang.

Hvordan sikrer den pneumatiske afvisningsmekanisme præcis fjernelse uden at beskadige tilstødende produkter?
Afvisningstidspunktet er baseret på transportørhastighed og produktpositionssporing fra den fotoelektriske sensor. Controlleren beregner det nøjagtige øjeblik, hvor det ikke-konforme produkt når frem til skubberen og aktiverer den pneumatiske cylinder for et defineret slag. Produkt-til-produkt-afstanden skal være tilstrækkelig til, at skubberen kan trække sig tilbage, før det næste produkt ankommer. Minimumsafstanden bestemmes under systemkonfigurationen.

Hvordan opretholdes nøjagtigheden ved høj gennemstrømning?
Digitale filtreringsalgoritmer udvinder en stabil vægtværdi fra det korte målevindue, der er tilgængeligt ved høj hastighed. Mekanisk isolering af vejetransportøren reducerer vibrationsoverførslen. For applikationer med meget høj hastighed diskuteres afvejningen mellem gennemløb og nøjagtighed under systemspecifikation, og opnåelig nøjagtighed bekræftes gennem dynamisk test med kundeproduktprøver.

Kan kontrolvægten håndtere produkter, der ikke er stift fladt i bunden?
Produkter med ujævnt eller fleksibelt underlag kan udvise øget vægtvariation under dynamisk vejning. Brugerdefinerede bæltematerialer, styreskinner eller produktspecifikke bærere kan overvejes til at stabilisere varer under transport. Produktprøver testes typisk i konstruktionsfasen for at afgøre, om der er behov for yderligere fastgørelse.

Hvordan er proceduren for at skifte mellem forskellige produkter?
Produktparametre – målvægt, tolerancegrænser, transportbåndhastighed og afvisningsindstillinger – gemmes som navngivne forudindstillinger i touchscreen-controlleren. Operatøren vælger det ønskede produkt fra menuen, og alle parametre indlæses automatisk. Der kræves ingen mekaniske justeringer for produkter inden for samme størrelse og vægtklasse. Et kalibreringstjek med en referencevægt anbefales efter omstilling.
