Intelligent online kontrolvægter

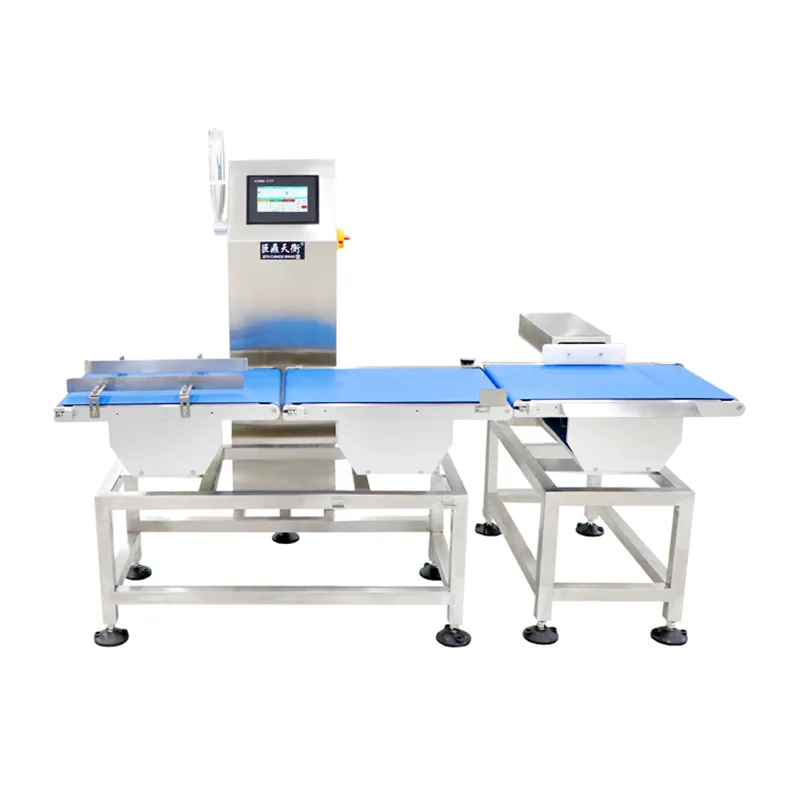

A30 Intelligent Online Checkweigher er et højhastigheds bæltekontrolvejesystem fremstillet af Jiangsu Jutian Weighing Equipment Co., Ltd. Det er bygget på en indlejret Linux-kontrolplatform og designet til kontinuerlig vægtinspektion i bevægelse på produktions- og pakkelinjer. Systemet fanger vægtaflæsninger, når produkter passerer over en vejecelle-integreret transportørsektion, sammenligner hver aflæsning med lagrede parametre og udløser et konfigurerbart output baseret på bestået/fejl-resultatet – alt sammen uden at ændre den eksisterende linjehastighed eller produktafstand.

Brugen af ​​et indlejret Linux-operativsystem giver et realtids multitasking-miljø til vægtsignalbehandling, touchscreen-brugergrænsefladestyring, datalogning og kommunikation. Denne arkitektur gør det muligt for systemet at håndtere højhastighedsinspektionsopgaver og samtidig bevare fleksibiliteten til at tilpasse kommunikationsprotokoller, dataformater og perifere integrationer.

Systemarkitektur og signalbehandlingskæde

Den intelligente online kontrolvejer består af fire funktionssektioner: indføringstransportør, vejetransportør, udløbstransportør og den Linux-baserede styreenhed. Signalkæden fungerer som følger:

1. Produktdetektion og udløsning:En fotoelektrisk sensor placeret ved overgangen til indføring til vejning registrerer forkanten af ​​et indkommende produkt. Sensorsignalet dirigeres til controllerens digitale indgang, som starter vægtregistreringssekvensen baseret på en forudkonfigureret forsinkelse og produktlængde.

2. Vægtsignalopsamling:Vejetransportøren er monteret på en strain gauge-vejecellekonstruktion, som er mekanisk isoleret fra drivmotoren og tilstødende transportører. Det analoge vægtsignal forstærkes, filtreres og digitaliseres af controllerens højhastigheds-ADC-modul. Prøvetagningshastigheder er konfigureret til at fange flere aflæsninger i den korte periode, produktet er fuldt ud på vejesektionen.

3. Digital filtrering og vægtberegning:Linux-systemet anvender digitale filtreringsalgoritmer til den samplede datastrøm, der kompenserer for resterende mekanisk vibration og bæltestøj. En stabil vægtværdi udtrækkes og sammenlignes i realtid med produktets målvægt og tolerancegrænser gemt i parameterdatabasen.

4. Beslutning og output:Systemet klassificerer produktet som bestået eller ikke baseret på sammenligningsresultatet. Ved fejltilstande kan konfigurerbare udgangssignaler udløse en hørbar alarm, en visuel indikator, et transportørstop eller en afvisningsmekanisme. Beslutningen udføres inden for produktets transittid gennem outfeed-sektionen.

5. Dataregistrering:Hver inspektionsbegivenhed – inklusive tidsstempel, produktidentifikator, målt vægt og bestået/ikke bestået status – logges på internt lager og er tilgængeligt til USB-eksport i CSV-format.

Vigtigste tekniske parametre

Nøjagtighedsnote:Opnåelig nøjagtighed afhænger af produktvægt, dimensioner, transportørhastighed og miljøstabilitet. Specifikationer verificeres under kontrollerede fabriksforhold med repræsentative prøver og bekræftes under idriftsættelse på stedet.

Jiangsu Jutian Weighing Equipment Co., Ltd. har over 20 års erfaring med vejeinstrumentering og automatiserede systemer. Virksomheden har ISO9001-certificering, CE-produktcertificering, 68 nationale patenter og 20 software-ophavsrettigheder. Produktionen udføres i to faciliteter under standardiserede kvalitetsprocedurer, med systemudvikling ledet af 919 R&D Center.

Linux Embedded System og Softwarefunktioner

Valget af en indlejret Linux-platform giver flere funktionelle egenskaber, der er relevante for industrielle kontrolvejningsapplikationer. Realtidskernen håndterer vægtsignalopsamling og beslutningsoutput med deterministisk timing, hvilket sikrer, at bestået/fejl-signalet genereres inden for produktets transitvindue. Multitasking-arkitekturen gør det muligt for touchscreen-brugergrænsefladen, datalogning og netværkskommunikation at fungere samtidigt uden at afbryde inspektionscyklussen.

Brugergrænsefladen understøtter både kinesisk og engelsk sprogvisning, med parameterkonfiguration tilgængelig via strukturerede menusider. Brugertilladelser på flere niveauer begrænser kritiske indstillinger – såsom tolerancegrænser og kalibreringsparametre – til autoriseret personale. Softwareopdateringer kan anvendes via USB eller netværksforbindelse, hvilket muliggør opgraderinger i marken uden hardwareændringer.

Systemets kommunikationsstak understøtter standard serielle og Ethernet-protokoller. Dataoutputformat, transmissionsinterval og handshake-metode kan konfigureres til at matche kravene til værtssystemer såsom MES, SCADA eller anlægsdataindsamlingsservere. Til applikationer, der kræver integration med afvisningsmekanismer, kan I/O-udgangen konfigureres til at drive pneumatiske ventiler, relæer eller indikatorstakke.

Typiske inspektionsscenarier

FAQ (ofte stillede spørgsmål)

Hvilken fordel giver det indlejrede Linux-system i forhold til en standard mikrocontroller?
Linux-platformen tilbyder multitasking-kapacitet og et standardiseret softwaremiljø. Dette muliggør samtidig drift af inspektionsrutinen, opdateringer af berøringsskærmen, datalogning og netværkskommunikation uden tidskonflikter. Det forenkler også protokoltilpasning og understøtter standardnetværksværktøjer til integration med fabrikkens it-systemer.

Hvordan er kontrolvægten kalibreret, og hvor ofte er der behov for omkalibrering?
Kalibrering udføres ved hjælp af certificerede testvægte gennem en guidet enkeltpunktsrutine på berøringsskærmen. Frekvensen for omkalibrering afhænger af driftsmiljøet og anlæggets kvalitetssystem – daglig eller per skift verifikation er almindelig i regulerede industrier. Systemet gør det muligt at gennemføre kalibrering uden adskillelse.

Kan systemet kommunikere med vores eksisterende MES eller databaseserver?
Standard Ethernet-grænsefladen understøtter TCP/IP-kommunikation. Dataformat og transmissionsprotokol kan tilpasses under idriftsættelsen for at matche modtagesystemets krav. For ikke-standardintegrationer kan ingeniørteamet levere protokoldokumentation eller konfigurere dataoutputtet i overensstemmelse hermed.

Hvad bestemmer kontrolvægtens maksimale gennemløb?
Gennemløbet bestemmes af produktlængde, transportbåndshastighed og den minimale tid, der kræves for, at vægtsignalet stabiliserer sig. Længere produkter eller krav til højere nøjagtighed kræver typisk langsommere hastigheder eller større vejesektioner. Gennemløbsestimater gives under den tekniske gennemgang baseret på kundens produktprøver og hastighedsforventninger.

Hvordan er afvisningsmekanismer integreret med kontrolvægten?
Controlleren leverer digitale I/O-udgange, der kan konfigureres til at drive pneumatiske pushere, luftblæsningsdyser eller omlederporte. Outputtimingen er synkroniseret med den sporede produktposition. Den specifikke mekanisme og dens integration er defineret under systemkonfiguration baseret på produktkarakteristika og linjelayout.
